飼料廠異味處理工藝流程

IMCTT 2017-9-1 10:03

1838 來自: 眉山金豆智能科技有限公司

簡介

目前安監局組織對飼料企業檢查，飼料廠生產過程中產生的異味不符合環保要求，需要采取措施，消除異味，達到環保要求。

　　目前安監局組織對飼料企業檢查，飼料廠生產過程中產生的異味不符合環保要求，需要采取措施，消除異味，達到環保要求。現將飼料廠的異味處理工藝流程介紹給大家，供各位同行參考。

　　一、飼料廠異味（廢氣）處理目標：

　　本工程設計廢氣排放指標符合 GB14554-93« 惡臭污染物排放標準 » ，

　　GB16297-1996《大氣污染物綜合排放標準》，實現達標排放；符合節能減排、

　　清潔生產，環保高科的原則，治理后排放指標見下表：

　　二、具體流程圖及方案

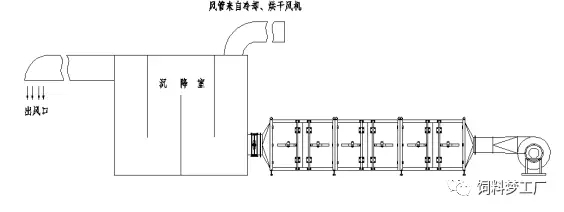

　　1、流程圖：

　　引風機 --微波等離子廢氣凈化除臭—沉降室-出風管道--達標排放。

　　2、飼料廠異味（廢氣）處理方案：

　　系統一：2 樓、4 樓集中風量處理設計：130000m3/h。

　　1、現場車間三樓平臺 65 平米的空地（13m*5m）,在此平臺上搭建一個沉降室（12m*4*7m）高度升到高出 4 樓車間平面約 1.5 米的位置,4 樓車間 4 臺冷卻風機出風管通過一根 1.2 米的圓管收集到沉降室。4 樓車間 2 臺粉碎機風網通過一根 0.8 米的圓管收集到沉降室。二樓平臺上 2 臺烘干機風機通過延長管道接入沉降室。二樓 2 臺膨化機現場生產產生的部分蒸汽在膨化機上方做 2 吸風罩，通過 5.5kw 引風機集中收集到沉降集中處理。

　　2、以上氣體全部收集到沉降室（沉降室我們設計了專門的風道，可以幫助減低粉塵，在邊上我們設計了檢查門，方便清理衛生），同時我們在沉降室上方配置可以處理 130000m3/h 的《微博等離子廢氣凈化設備》2 臺，同時把活性氧和羥基送入沉降室里面充分反應后達標排放。

　　飼料廠異味處理設備選型：

　　現場異味處理設備：總設計風量：130,000 m3/h,。

　　設備規格型號：SWFQSJH40（立式結構）；處理設備數量：1 臺，處理設備體積：5200mm*1000mm*1400mm,對接法蘭口。輸出功率： 16KW。

　　設備規格型號：SWFQSJH70（立式結構）；處理設備數量：1 臺，處理設備體積：9100mm*1000mm*1400mm,對接法蘭口。輸出功率： 42KW。

　　系統二：5 樓 2 臺超微及風網處理

　　一、風量設計：16000m3/h。

　　1.在 5 樓夾層有 2 臺超微機風機通過屋頂朝天排放。在樓面做一不銹鋼沉降室

　　（6m*2m*3m）把現有 2 條風管接入沉降室充分與我們設備送入的活性氧和羥基充

　　分反應后達標排出。此處設備放在 5 樓夾層風機旁邊，我們的氣體管道通過設備

　　管道在現有的孔洞連接到沉降室即可。

　　二、異味（廢氣）處理設備：

　　現場廢氣處理設備：總設計風量：20000 m3/h,。設備規格型號：SWFQJH20

　　（臥式結構）；處理設備數量：1 臺，處理設備體積：2600mm*1300mm*1400mm,對

　　接法蘭口。輸出功率： 12KW。

　　系統三：電控部分（中控室控制）

　　1.為有效控制風量對生產沒有影響，我們在每根管道加裝電動閥門，防止在生產

　　線沒有同時開的時候有風量倒灌現象而影響生產。

　　2.保養維護手冊在電腦界面顯示，設定了保養維護時間，時間到了會有自動提醒

　　功能。

　　3.控制系統采用 PLC 控制（三菱或西門子）電器用施耐德，整體實現自動控制，

　　一鍵啟動，設備功率無極可調，操作簡單，維護方便。

　　來源：眉山金豆智能科技有限公司
